Premiers essais de montage audio à induction pour le spectacle « Marchand de cris »
Afin de mettre en place un mur de collecte de cris, j’essaie de faire à la maison le même type de dispositif tenté à la FAI-AR dans le cadre du stage avec la Cie Décor Sonore. Merci encore à Renaud Biri pour toutes les astuces !

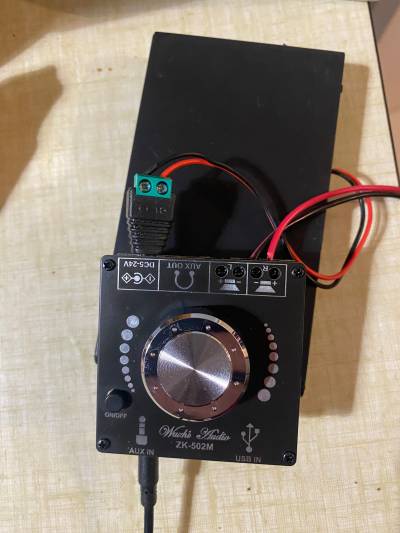

Petit ampli audio Wushi audio ZK-502 M
https://www.aliexpress.us/item/3256801616047409.html?gatewayAdapt=glo2usa4itemAdapt https://www.amazon.fr/DollaTek-ZK-502M-amplificateur-numérique-Bluetooth/dp/B095P1KS7V
J’ai trouvé ce petit ampli chez ali express, pour pas trop cher. On le trouve aussi chez Amazon. Il dispose d’une entrée ligne, une USB et une Bluetooth. Il a des sorties stéréo pour haut parleurs et une sortie casque. J’ai pu essayer pour l’instant les entrées ligne et Bluetooth. Elle marchent correctement, juste à noter qu’à l’écoute au casque, les aigus s’accentuent au fur et à mesure que l’on augmente le volume.`
Bobine de cuivre émaillé
ZDLSDL Fil de cuivre laqué - Fil de cuivre isolé - Bobine de cuivre - 0,3 mm - 100 m Sur Amazon

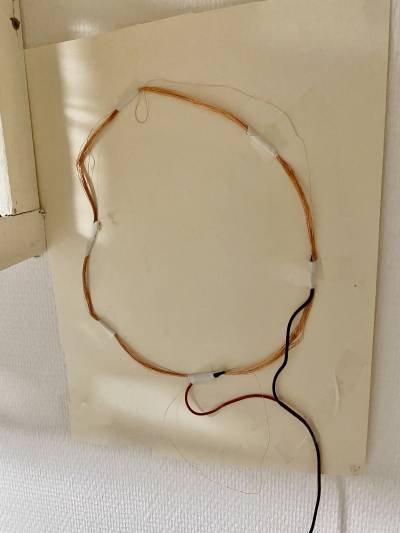

Après avoir essayé avec du 0.2mm, je suis parti sur du 0,3 mm, pour avoir un peu plus de solidité et une meilleure visibilité durant les bidouilles. 20 mètres, finalement, ça part très vite… J’ai réalisé une bobine autour d’une boite en carton de la taille d’un demi A4, en réalisant une trentaine de tours. J’ai relié les bout de la bobine à du câble d’enceinte, en grattant un peu pour enlever l’émail, en soudant, puis en protégeant avec de la gaine. Après avoir relié le tout, j’ai été surpris de me rendre compte que le son sortait très légèrement en faisant résonner la boîte en carton. Super, je viens de ré-inventer le haut parleur ;). Par la suite, j’ai retiré la bobine ainsi créé du carton, puis je l’ai scotché sur une feuille, pour avoir plus de facilité à poser le tout sur un mur. Même constat, on entend un peu le son. C’est amusant, Mais ça risque à l’exploitation d’être gênant, j’essaierais de « coudre » la future boucle de cuivre sur du tissu pour éviter le phénomène.

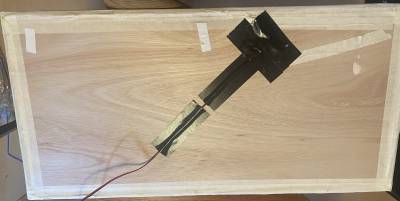

J'ai ensuite fait plusieurs essais, notamment sur une plaque de contreplaqué, avec une vingtaine de tours de fils de cuivre, que j'ai scotché et paraffiné (pas sûr que la paraffine change quoique ce soit). La plaque fait 80cm sur 40.

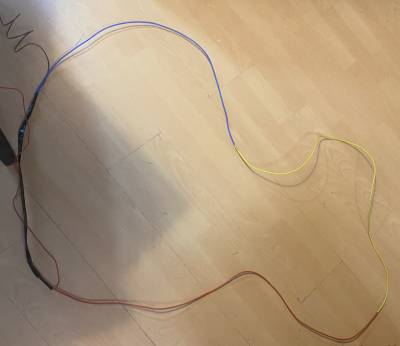

J'ai enfin passé le fil de cuivre dans de la gaine thermoretractable, j'ai réalisé 6 tours. la boucle doit faire vaguement 6 mètres de circonférence. C'est la solution la plus pratique à mes yeux, car très économique, et surtout ultra légère. C'est un peu la plaie à réaliser, mais bon ;).
Je met ici une vidéo YouTube, qui raconte des anecdotes sur les micros de guitare bobinés à la main.
Et ici l'itw d'Abigail Ybarra, qui bobinait les micros Fender
Haut parleur miniature
Velleman HAUT-PARLEUR MINIATURE - 0.5W / 8 ohm - Ø 50mm, Black

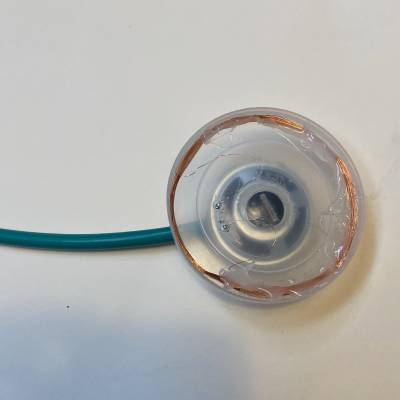

J’ai acheté des hauts-parleurs de 50mm de diamètre chez Amazon. Ils sont presque du même diamètre que la membrane du stéthoscope. J’ai donc utilisé de la colle chaude sur le pourtour pour relier les deux ensemble. J’ai un peu galéré pour créer une bobine à l’intérieur d’un couvercle de café en plastique, que je suis venu colle à l’arrière du haut parleur. Tout ça n’est pas très beau, c’était juste pour vérifier le fonctionnement global.
Test de l’ensemble
Tout marche pas mal, la boucle étant très petite, le son est très localisé sur le mur, ce qui n’est pas plus mal à priori. J’ai alimenté l’ampli avec 8 piles 1,5v, soit 12volt, et laissé fonctionner au pas loin de 4 heures, sur une seule sortie. Le cuivre ne chauffait pas, et le principe fonctionne derrière un mur en placoplatre.
J'ai trouvé une Alimentation sur batterie légère en 5/12/24 volts . Pour l'instant, que ce soit en 12 ou 24 Volts, je ne vois pas de différences notables sur le niveau d'amplification. Sans être complètement moche, je ne suis quand même pas complètement satisfait du résultat.

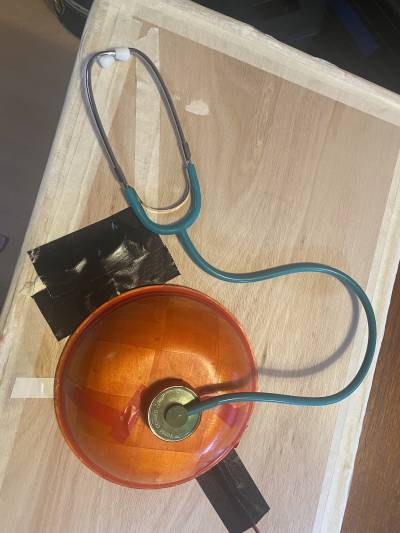

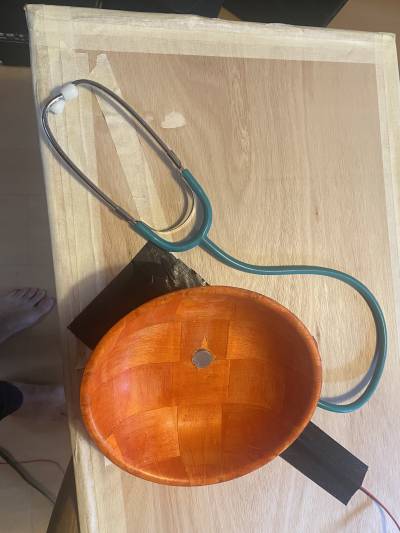

J'ai amélioré le stéthoscope, il me tarde d'en racheter quelques uns pour améliorer le concept. J'ai percé un bol en bambou, et collé un haut-parleur à la super glu sur le pavillon du stéthoscope (j'ai enlevé la peau de résonance, qui devenait inutile). J'ai réalisé une trentaine de tours de fil de cuivre sur la circonférence du bol. Le résultat n'est pas moche, et ce n'est pas trop encombrant. J'aimerais quand même trouvé une solution encore plus réduite.
J’essaierais je pense de créer un pavillon avec une galette 45 tours chauffé puis déformé, pour cacher le haut-parleur, et renforcer le côté old school de l’ensemble. Edit : J'ai essayé, mais c'est quand même compliqué à réaliser. Il faudrait que je parte là dessus pour m'approcher d'un résultat ;
Par la suite, je créerais deux boucles, branchées sur les deux sorties de l’ampli. Il me restera à trouver comment cacher le dispositif d’enregistrement. À priori, il suffirait d’un « baron » toujours scotché à son iPhone, iPhone qui enregistre en boucle tout ce qui arrive.
Nouvelle page intéressante sur l'induction : Sonelec
Lien vers fil de cuivre induction : https://www.amazon.fr/gp/product/B082FCLLC8/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1
Lien vers stéthoscope : https://www.amazon.fr/dp/B00SVDXNJS?ref=nb_sb_ss_w_as-reorder_k0_1_7&=&crid=ML70E2IUEMGA&sprefix=stetosc&th=1
Petit haut parleur https://www.amazon.fr/gp/product/B08264YJGK/ref=ppx_yo_dt_b_search_asin_image?ie=UTF8&psc=1 Gamepad : https://www.amazon.fr/dp/B089DBBKJZ?ref=ppx_yo2ov_dt_b_fed_asin_title
